【系統集成特點】
面向產品:白車身主焊線、地板、側圍、頂蓋、機艙等
產品特點:可按照客戶要求的規格提供適合客戶焊裝車間的使用的機器人標準配置,在設備構建、系統控制、數字化工廠建設及設備維護等各方面提供全方位的技術支持。
點焊機器人SP系列是在GP系列通用機器人基礎上配備特別的內置型管線包而推出的最適合點焊作業的機型,與周邊的干涉小、電纜壽命長等優點。
點焊機器人也可使用對應的GP系列機器人配置外置管線包。
基于焊裝車間的高密度配置和短流程的理念,研發了一系列適合高密度布局的點焊機器人,從而可以整體縮短生產線的工位數和長度,大減少了生產線的資本投入。
7軸折疊下臂特殊設計的SP100B機器人可以充分保證遠近及高低的可達性,可以近距離安裝,縮小了占地面積。
上臂中空型點焊機器人SP110H、SP180H及SP225H兼顧了由低到高三種焊鉗重量的匹配應用,機器人的管線包可以直接從軸的孔中布設到法蘭末端。
機器人控制柜與本體只需要1根機器人電纜,非常利于現場對電纜的布設。
點焊機器人既可用于氣動點焊、也可用于伺服點焊。
用于伺服點焊時,機器人控制柜內可以提供焊鉗電機驅動的外部軸單元,可以支持1.5KW/2.0KW/2.5KW等幾種功率的電機規格。
PLC通訊方式:CC-Link、ProfiBus、ProfiNet、DeviceNet、EtherNet/IP
安全控制:可直接通過機器人機械安全端子臺實現IO安全連接,也可以實現ProfiSafe、DeviceNet Safety、EtherNet/IP Safety等安全總線連接。
點焊控制器通訊方式:可實現DeviceNet、ProfiNet及IO通訊等多種方式的連接。
可提供售前、售中及售后全面的模擬仿真及離線示教等技術服務。
可協助線體制造商、客戶編制電氣控制程序、現場調試等電氣控制技術服務。
可提供現場工程設置、工程調試及在線示教服務。

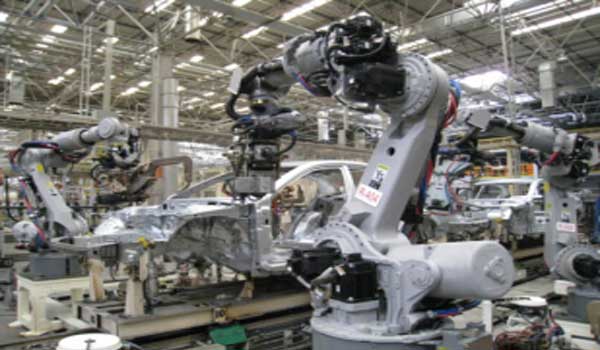

焊裝車間點焊機器人配置示意圖如下:
【周邊配備】
點焊控制器:常規品牌均可對應。
焊鉗:常規品牌均可對應,伺服焊鉗配備時,電機的不同可能影響機器人配置,請向我司銷售人員咨詢。
【機器人相關功能選項】
IF面板功能:可通過機器人示教盒實現觸摸屏實現選擇開關、按鈕及狀態指示燈等多種電氣面板功能。
機器人安全功能:通過安全功能基板,可對機器人及外部軸的動作區域和速度進行監視,達到安全裝置的級別。
點焊一體化功能:可以實現機器人示教盒對點焊時序的設定及控制。
點焊監視功能:可以對點焊點的實際生成信息進行記錄并追溯。
焊點位置自動修正功能:可一次性批量檢出工件的位置,從而自動實現焊點的自動修正。
外部基準點控制功能:可實現固定焊鉗的點焊用途。
